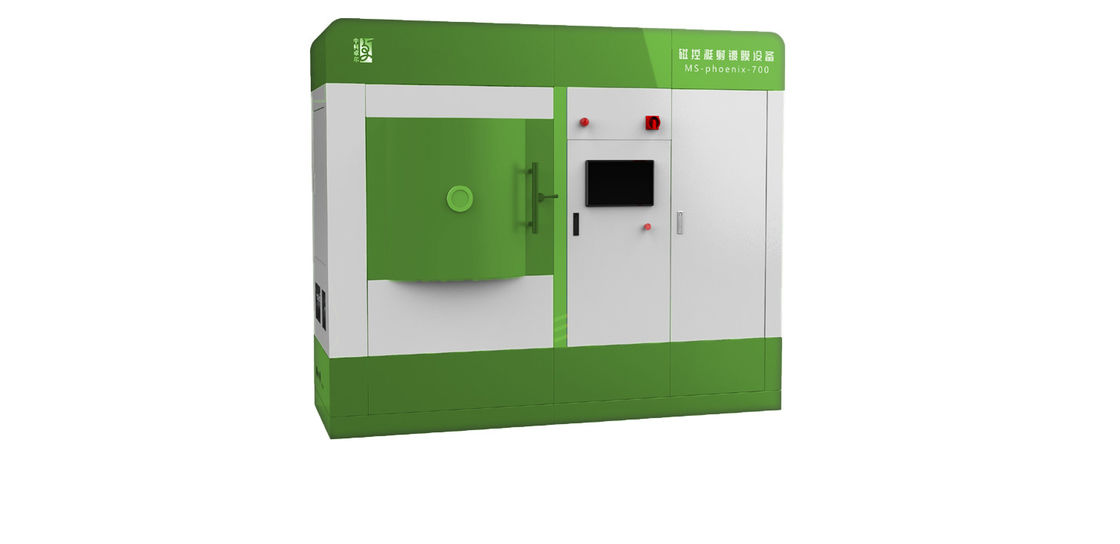

Magnetronsputterafzetting in de magnetische opname-industrie
toepassingen
| toepassingen | Specifiek doel | materiaal type |
| Magnetische opname | Verticale magnetische opnamefilm | CoCr |
| Film voor harde schijf | CoCrTa, CoCrPt, CoCrTaPt | |
|
Magneetkop van dunne film |
CoTaZr, CoCrZr | |
| Kunstmatige kristalfilm | CoPt, CoPd |
Werkend principe
Magnetron sputteren is het vormen van een orthogonaal EM-veld boven het kathodedoeloppervlak.Na het secundair
elektronengegenereerd door sputteren worden versneld tot hoogenergetische elektronen in het kathodevalgebied, zij
niet direct vliegennaar de anode maar heen en weer oscilleren, wat vergelijkbaar is met cycloïde onder de werking van orthogonaal
EM-veld.Hoge energieelektronen botsen constant met gasmoleculen en dragen energie over aan de laatste, waardoor ze worden geïoniseerd
in laagenergetische elektronen.Deze elektronen met lage energie drijven uiteindelijk langs de magnetische krachtlijn naar de hulpstof
anode bij de kathode enworden vervolgens geabsorbeerd, waarbij het sterke bombardement van hoogenergetische elektronen naar polair wordt vermeden
plaat en het elimineren van de schadenaar de polaire plaat veroorzaakt door het bombardement verwarming en elektronenbestraling in
secundaire sputtering, die de"lage temperatuur" karakteristiek van de polaire plaat bij magnetronsputteren.
De complexe bewegingen van elektronen verhogen deionisatiesnelheid en realiseer sputteren met hoge snelheid vanwege het bestaan
van magnetisch veld.
Functies
| Model | MSC-MR-X—X |
| Soort coating | Diverse diëlektrische films zoals metaalfilm, metaaloxide en AIN |
| Coating temperatuurbereik | Normale temperatuur tot 500 ℃ |
| Coating vacuümkamer grootte | 700 mm * 750 mm * 700 mm (aanpasbaar) |
| Achtergrondvacuüm | < 5×10-7mbar |
| Bekledingsdikte | ≥ 10nm |
| Dikte controle precisie | ≤ ±3% |
| Maximale coatingmaat | ≥ 100 mm (aanpasbaar) |
| Uniformiteit van de filmdikte | ≤ ±0,5% |
| Substraat drager | Met planetair rotatiemechanisme |
| Doel materiaal | 4 × 4 inch (compatibel met 4 inch en lager) |
| Stroomvoorziening | De voedingen zoals DC, puls, RF, IF en bias zijn optioneel |
| Proces gas | Ar, N2, O2 |
| Let op: Aangepaste productie mogelijk. | |
Coating monster
Processtappen
→ Plaats het te coaten substraat in de vacuümkamer;
→ Vacumeer de vacuümkamer bij hoge en lage temperatuur en roteer het substraat synchroon;
→ Begin met coaten: het substraat wordt achtereenvolgens en zonder gelijktijdige reactie in contact gebracht met de voorloper;
→ Spoel het na elke reactie met zeer zuiver stikstofgas;
→ Stop met roteren van het substraat nadat de filmdikte op peil is en het spoelen en koelen is voltooid
voltooid, verwijder dan het substraat nadat aan de voorwaarden voor vacuümonderbreking is voldaan.
Onze voordelen
Wij zijn fabrikant.
Volwassen proces.
Antwoord binnen 24 werkuren.
