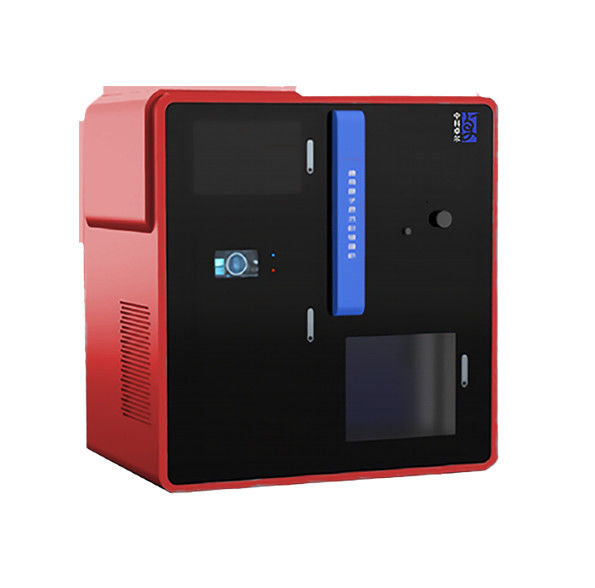

MOSFET Semiconductor Detector Systems Atomic Layer Deposition Equipment ISO

Afzetting van atoomlagen in de halfgeleiderindustrie


toepassingen

   toepassingen    Specifiek doel
   Halfgeleider

Logisch apparaat (MOSFET), High-K poortdiëlektrica / poortelektrode

   High-K capacitief materiaal / capacitieve elektrode van Dynamic Random Access
Geheugen (DRAM)

   Metaalverbindingslaag, metaalpassiveringslaag, metaalkiemkristallaag, metaal
diffusiebarrièrelaag

   Niet-vluchtig geheugen: flash-geheugen, faseveranderingsgeheugen, resistieve willekeurige toegang
geheugen, ferro-elektrisch geheugen, 3D-verpakking, OLED-passiveringslaag, enz.


Werkend principe
Atomic Layer Deposition (ALD)-technologie, ook bekend als Atomic Layer Epitaxy (ALE)-technologie, is een chemische

dampfilmafzettingstechnologie gebaseerd op een geordende en zelfverzadigde reactie aan het oppervlak.ALD wordt toegepast

halfgeleiderveld.Omdat de wet van Moore voortdurend evolueert en de functiegroottes en etsgroeven van geïntegreerd

circuits zijn geweestvoortdurendminiaturiserend, hebben de steeds kleinere etsgroeven ernstige gevolgen gehad

uitdagingen voor de coatingtechnologievangroeven en hun zijwanden. Het traditionele PVD- en CVD-proces is geweest

niet aan de eisen kunnen voldoenvan superieurstapdekking onder smalle lijnbreedte.ALD-technologie speelt een

steeds belangrijkere rol in halfgeleidersindustriedoor zijn uitstekende vormvastheid, uniformiteit en hogere trede

Dekking.

Functies

  Model   ALD-SEM-X—X
  Coating film systeem   AL2O3,TiO2,ZnO enz
  Coating temperatuurbereik   Normale temperatuur tot 500 ℃ (aanpasbaar)
  Coating vacuümkamer grootte

  Binnendiameter: 1200 mm, hoogte: 500 mm (aanpasbaar)

  Vacuümkamer structuur   Volgens de eisen van de klant
  Achtergrondvacuüm   <5×10-7mbar
  Bekledingsdikte   ≥0.15nm
  Dikte controle precisie   ±0.1nm
  Coating maat   200×200mm² / 400×400mm² / 1200×1200 mm², enz.
  Uniformiteit van de filmdikte   ≤±0,5%
  Voorloper- en draaggas

  Trimethylaluminium, titaantetrachloride, diethylzink, zuiver water,
stikstof, enz.

  Let op: Aangepaste productie mogelijk.


Coating monsters

MOSFET Semiconductor Detector Systems Atomic Layer Deposition Equipment ISO 0MOSFET Semiconductor Detector Systems Atomic Layer Deposition Equipment ISO 1



Processtappen
→ Plaats het te coaten substraat in de vacuümkamer;
→ Vacumeer de vacuümkamer bij hoge en lage temperatuur en roteer het substraat synchroon;
→ Begin met coaten: het substraat wordt achtereenvolgens en zonder gelijktijdige reactie in contact gebracht met de voorloper.
→ Spoel het na elke reactie met zeer zuiver stikstofgas;
→ Stop met roteren van het substraat nadat de filmdikte op peil is en het spoelen en koelen is voltooid

voltooid, verwijder dan het substraat nadat aan de voorwaarden voor vacuümonderbreking is voldaan.

Onze voordelen
Wij zijn fabrikant.
Volwassen proces.
Antwoord binnen 24 werkuren.
