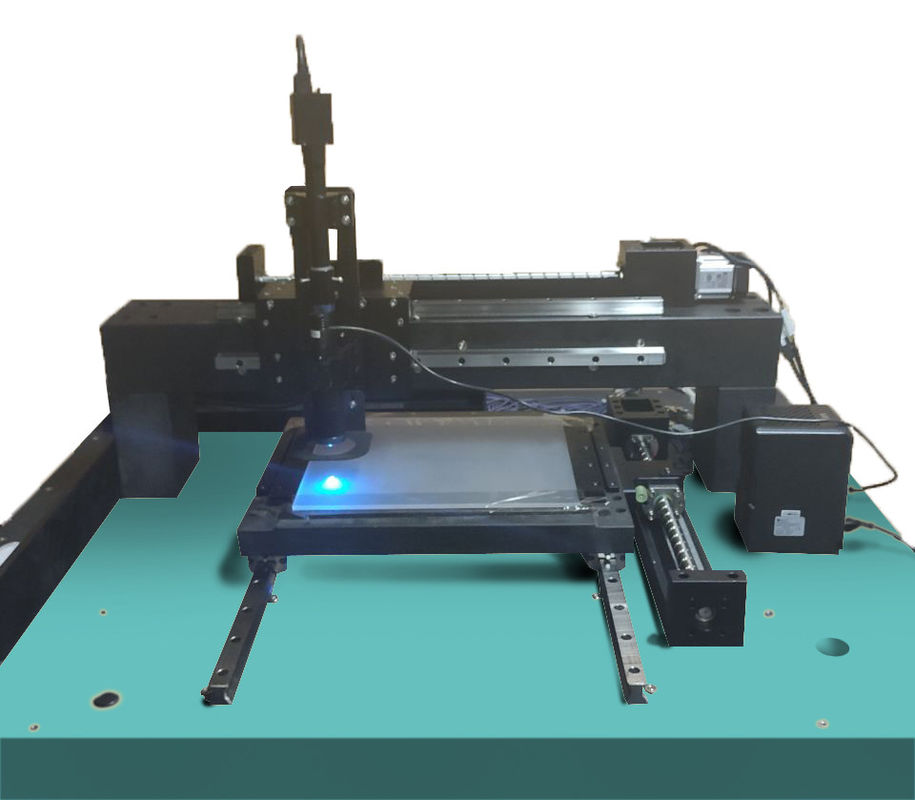

Display Paneel Detectie van oppervlaktedefecten
toepassingen
Voor de procescontrole en opbrengstbeheer van de productie van beeldschermpanelen kunnen we fabrikanten helpen
identificeer en controleer de maskertekorten, verminder het risico van opbrengst en verbeter hun onafhankelijke capaciteit van R&D voor
kerntechnologieën.
Werkend principe
4x telecentrische lens, specifiek gehoekt ringlicht en coaxiale lichtbron worden geselecteerd als visuele benadering
bepaal automatisch de plaats van de tekortposities, om de tekorten op het maskeroppervlakte automatisch te ontdekken.
Functies
|
Model |
SDD-DP-X—X | |
|
Prestatiedetectie |
Detecteerbaar defecttype | Krassen, stof |
| Detecteerbare defecte grootte | 1μm | |
| Detectienauwkeurigheid (gemeten) |
100% opsporing van gebreken / incasso van gebreken(krassen, stof) |
|
| Detectie-efficiëntie |
≤10 minuten (gemeten waarde: 350 mm x 300 mm masker) |
|
|
Optische systeemprestaties |
Oplossing | 1,8 μm |
| Vergroting | 40x | |
| Gezichtsveld | 0,5 mm x 0,5 mm | |
| Blauw licht verlichting | 460 nm, 2,5 W | |
|
Prestaties van het bewegingsplatform
|
X, Y twee-assige beweging Vlakheid marmeren aanrechtblad: 2,5 μm Y-as Z-richting rondloopnauwkeurigheid: ≤ 10,5 μm Y-as Z-richting rondloopnauwkeurigheid: ≤8,5 μm |
|
| Let op: Aangepaste productie mogelijk. | ||
Detectie afbeeldingen
Onze voordelen
Wij zijn fabrikant.
Volwassen proces.
Antwoord binnen 24 werkuren.
Onze ISO-certificering
Delen van onze octrooien
Delen van onze onderscheidingen en kwalificaties van R&D
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
