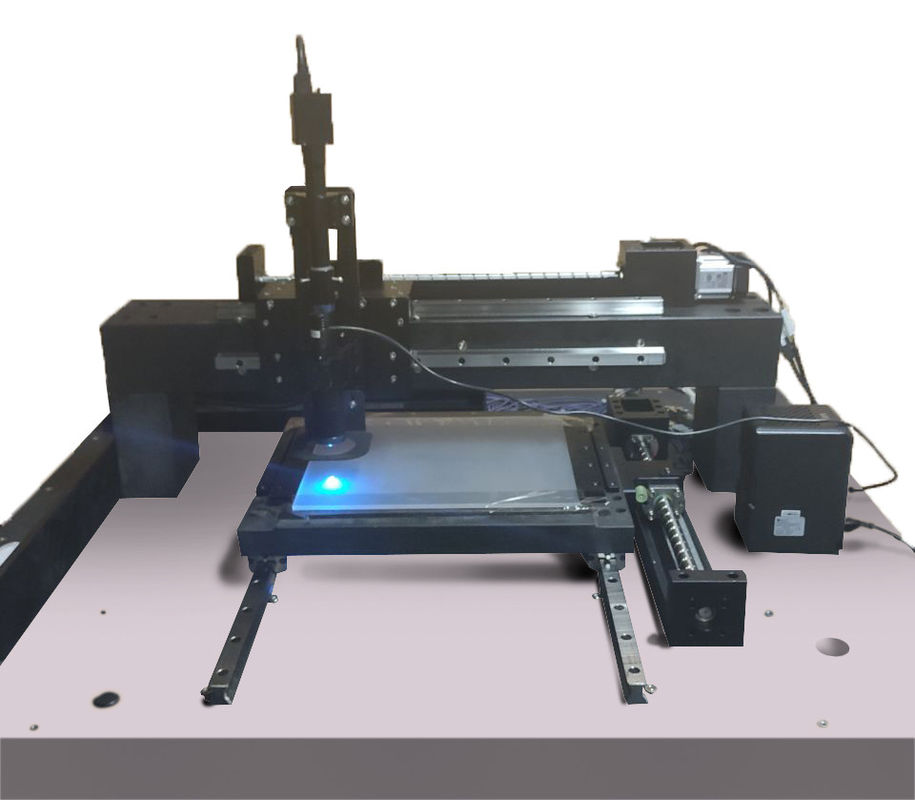

Oppervlaktedefectdetector in de chipindustrie met geïntegreerde schakelingen
toepassingen
Voor de procescontrole en opbrengstbeheer van blanco maskers op het gebied van chipproductie met geïntegreerde schakelingen,
we kunnen glassubstraat- en maskerfabrikanten helpen bij het identificeren en bewaken van maskerdefecten, om het risico op
opbrengst en verbetering van hun onafhankelijk vermogen van R&D voor kerntechnologieën.
Werkend principe
De defecten op het maskeroppervlak kunnen automatisch worden gedetecteerd aan de hand van drie aspecten: prestaties van het optische systeem,
cameraprestaties en bewegingsplatformprestaties.
Functies
| Model | SDD-ICC-X-X | |
|
Prestatiedetectie |
Detecteerbaar defecttype | Krassen, stof |
| Detecteerbare defecte grootte | 1μm | |
| Detectie nauwkeurigheid (gemeten) |
100% opsporing van gebreken / incasso van defecten (krassen, stof) |
|
| Detectie-efficiëntie |
≤10 minuten (gemeten waarde: 350 mm x 300 mm masker) |
|
|
Optische systeemprestaties |
Oplossing | 1,8 μm |
| Vergroting | 40x | |
| Gezichtsveld | 0,5 mm x 0,5 mm | |
| Blauw licht verlichting | 460 nm, 2,5 W | |
|
Prestaties van het bewegingsplatform
|
X, Y twee-assige beweging Vlakheid marmeren aanrechtblad: 2,5 μm Y-as Z-richting rondloopnauwkeurigheid: ≤ 10,5 μm Y-as Z-richting rondloopnauwkeurigheid: ≤8,5 μm |
|
| Let op: Aangepaste productie mogelijk. | ||
