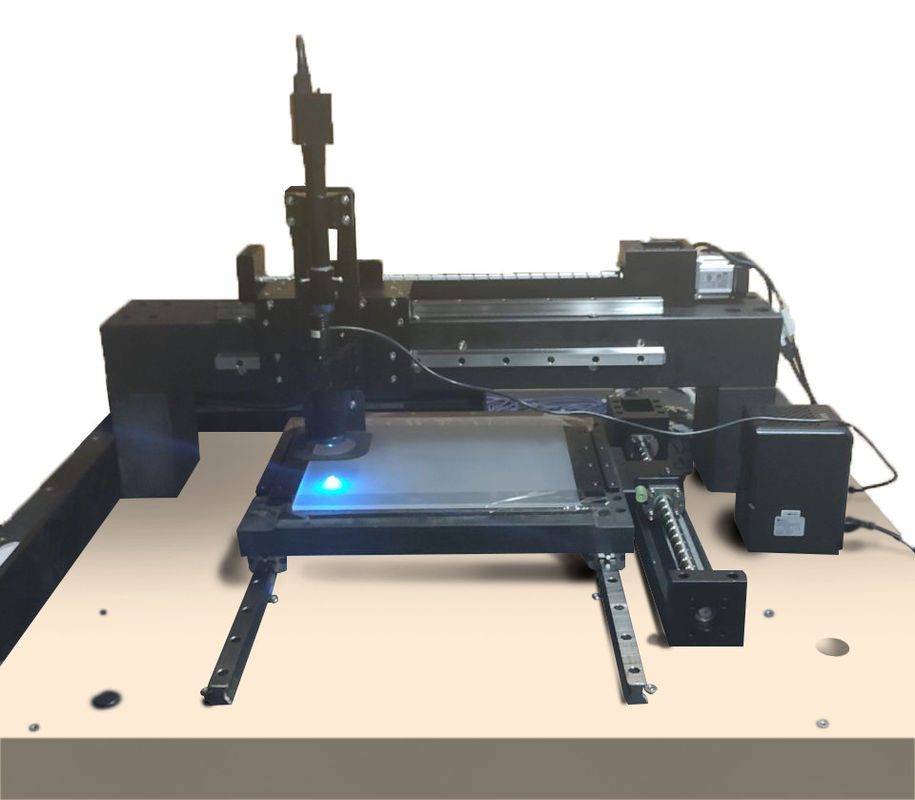

Oppervlaktedefectdetector in de halfgeleiderindustrie
toepassingen
Voor de procescontrole en opbrengstbeheer van blanco maskers op het gebied van de productie van halfgeleiderdisplays,
we kunnen fabrikanten van glassubstraten, maskers en panelen helpen bij het identificeren en bewaken van maskerdefecten, het verminderen van de
rendementsrisico en hun onafhankelijke R&D-capaciteit voor kerntechnologieën te verbeteren.
Werkend principe
Realiseer het automatisch testen van de defecten op het maskeroppervlak door microscopische beeldvorming met superresolutie en super-
resolutie defect detectie algoritme.
Functies
| Model | SDD-SX—X | |
|
Prestatiedetectie |
Detecteerbaar defecttype | Krassen, stof |
| Detecteerbare defecte grootte | 1μm | |
| Detectie nauwkeurigheid (gemeten) |
100% opsporing van gebreken / incasso van defecten (krassen, stof) |
|
| Detectie-efficiëntie |
≤10 minuten (gemeten waarde: 350 mm x 300 mm masker) |
|
|
Optische systeemprestaties |
Oplossing | 1,8 μm |
| Vergroting | 40x | |
| Gezichtsveld | 0,5 mm x 0,5 mm | |
| Blauw licht verlichting | 460 nm, 2,5 W | |
|
Prestaties van het bewegingsplatform
|
X, Y twee-assige beweging Vlakheid marmeren aanrechtblad: 2,5 μm Y-as Z-richting rondloopnauwkeurigheid: ≤ 10,5 μm Y-as Z-richting rondloopnauwkeurigheid: ≤8,5 μm |
|
| Let op: Aangepaste productie mogelijk. | ||
Detectie afbeeldingen
Onze voordelen
Wij zijn fabrikant.
Volwassen proces.
Antwoord binnen 24 werkuren.
Onze ISO-certificering
Delen van onze octrooien
Delen van onze onderscheidingen en kwalificaties van R&D
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
