Het Substraat van kwartsphotomask voor FPD en Chip Use
Toepassingsgebied
De gebieden van fotolithografie verwerken, zoals spaander productie de van geïntegreerde schakelingen, FPD (Vlak Comité Vertoning),
MEMS (Micro- Elektro Mechanische Systemen), enz.
Het werk Principe
Het masker is een grafisch hoofddiemasker algemeen in fotolithografie van micro-nano vervaardiging wordt gebruikt. De grafische structuur
wordt gevormd op een transparant substraat door een ondoorzichtige photomask, en dan wordt de grafische informatie overgebracht naar
productsubstraat door een blootstellingsprocédé.
Eigenschappen

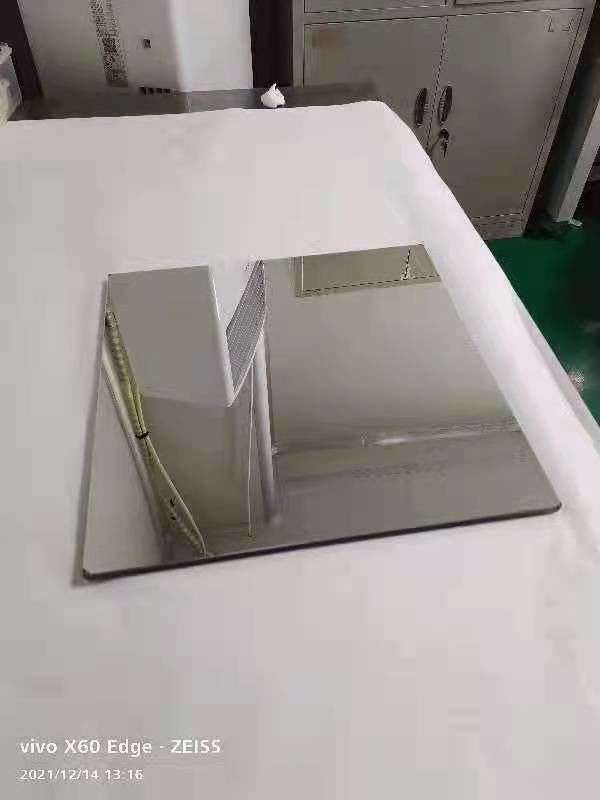

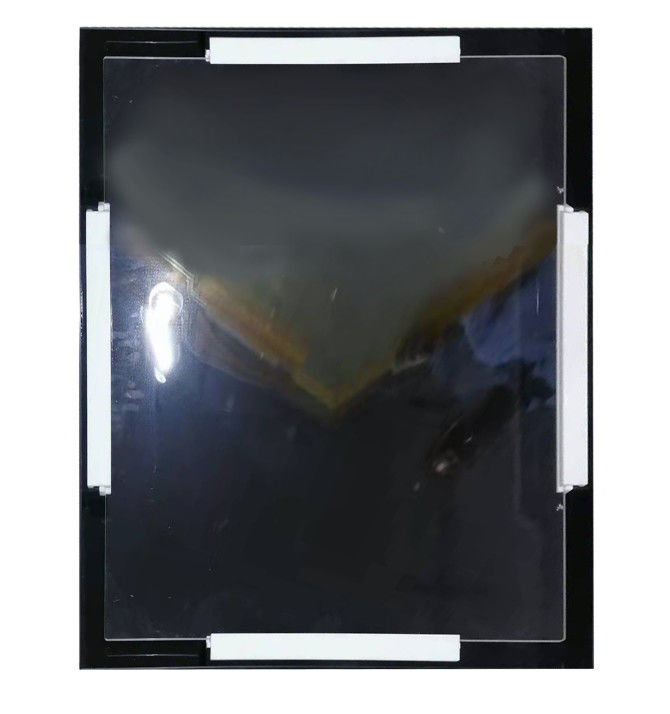

Photomasksubstraat voor FPD-gebruik
| Model/Materiaal | Grootte | Verwerkingscapaciteit |
| 5280 / Kwarts | 800mm × 520mm | Het malen, het Oppoetsen, Chrome-het Plateren, het Lijmen |
| 3035 / Kwarts | 350mm × 300mm | Het malen, het Oppoetsen, Chrome-het Plateren, het Lijmen |
| 6 duim/Kwarts | 152mm × 152mm | Het malen, het Oppoetsen, Chrome-het Plateren, het Lijmen |
| 5 duim/Kwarts | 127mm × 127mm | Het malen, het Oppoetsen, Chrome-het Plateren, het Lijmen |
Photomasksubstraat voor Spaandergebruik
| Model/Materiaal | Grootte | Verwerkingscapaciteit |
| 5009 / Kwarts | 5 duim van × 5 duim van × 0,09 duim | Het malen, het Oppoetsen, Chrome-het Plateren, het Lijmen |
| 6012 / Kwarts | 6 duim van × 6 duim van × 0,12 duim | Het malen, het Oppoetsen, Chrome-het Plateren, het Lijmen |
| 6025 / Kwarts | 6 duim van × 6inches × 0,25 duim | Het malen, het Oppoetsen, Chrome-het Plateren, het Lijmen |
Processtroom
→ Grondstoffenopsporing
→ Het ruwe malen
→ Het ruwe oppoetsen
→ Masker het schoonmaken
→ De inspectie van grondstoffenprestaties
→ Geplateerd door chroom
→ Maskerprestaties het testen
→ Photoresist deklaag
→ Verpakking
→ Vervoer
Onze Voordelen
Wij zijn fabrikant.
Rijp proces.
Antwoord binnen 24 werkuren.
Onze ISO-Certificatie
Delen van Onze Octrooien
Delen van Onze Toekenning en Kwalificaties van R&D
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
